前言

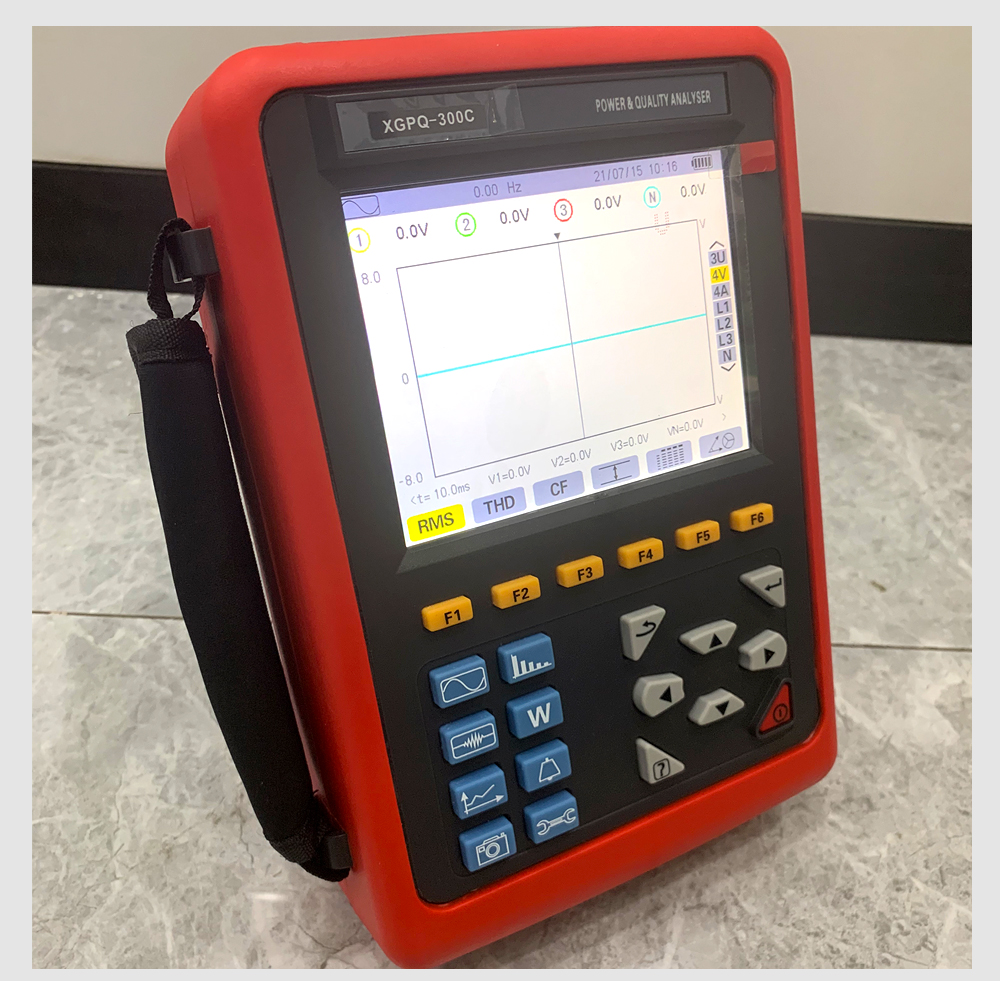

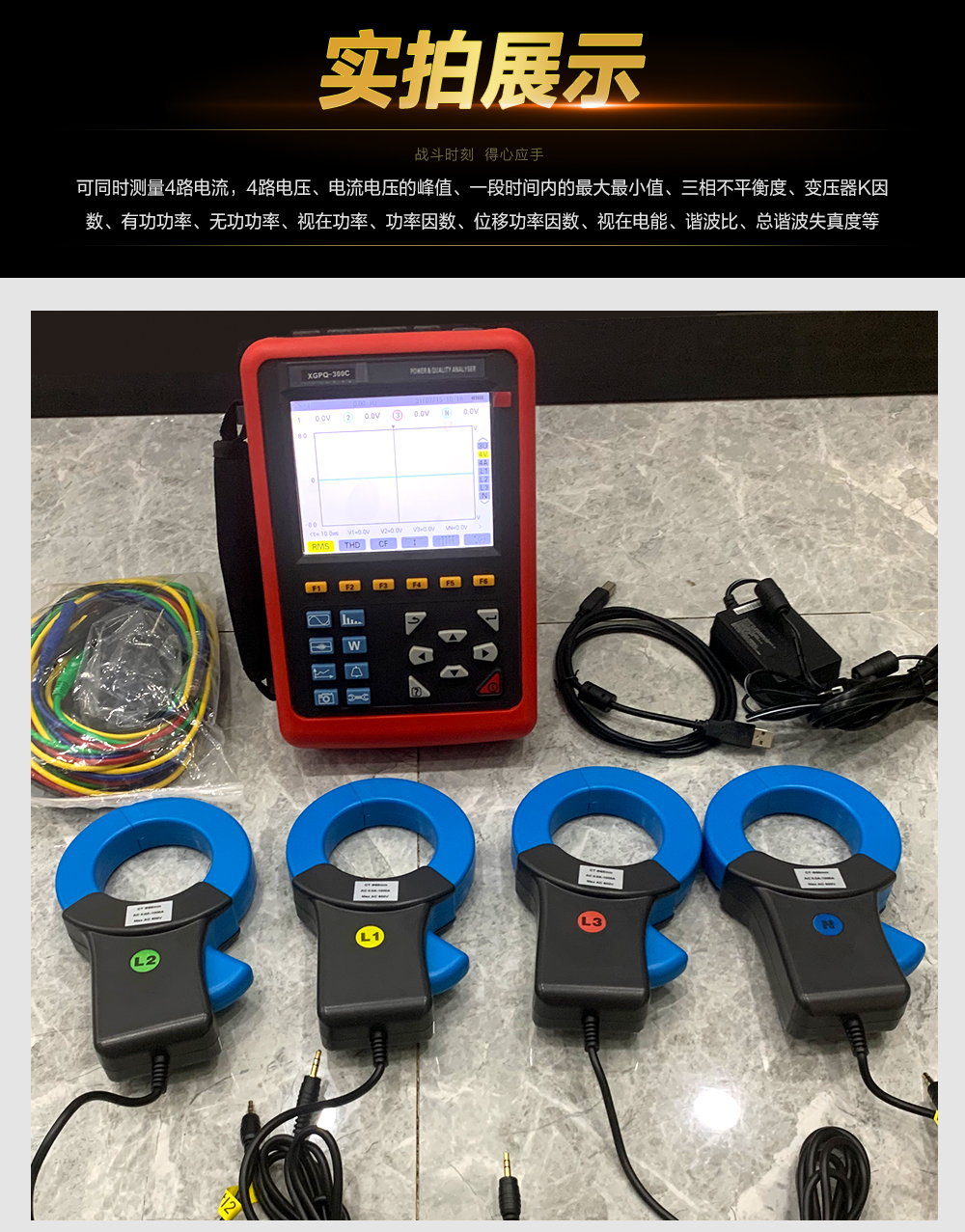

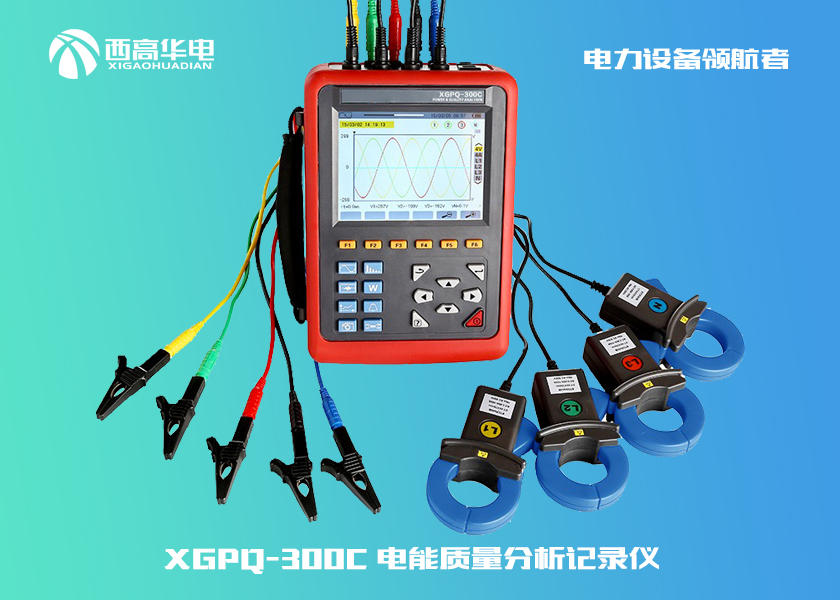

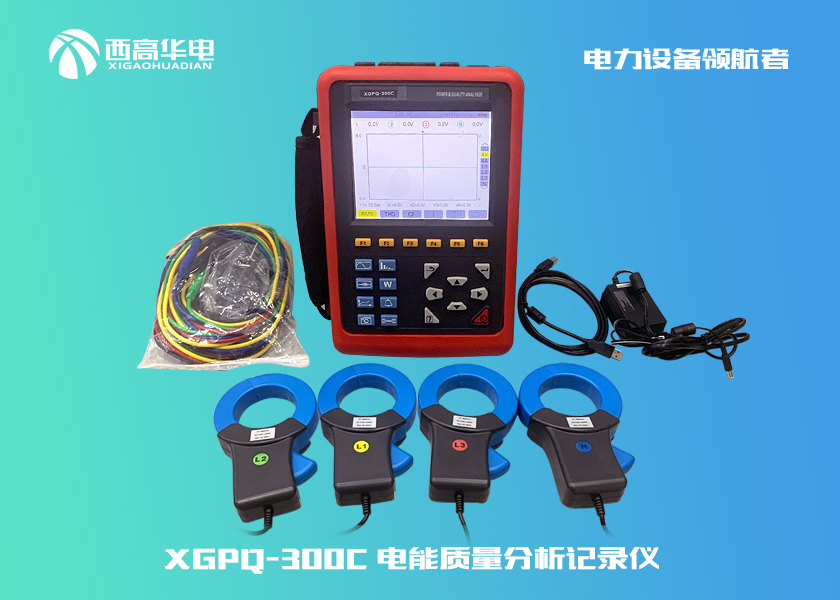

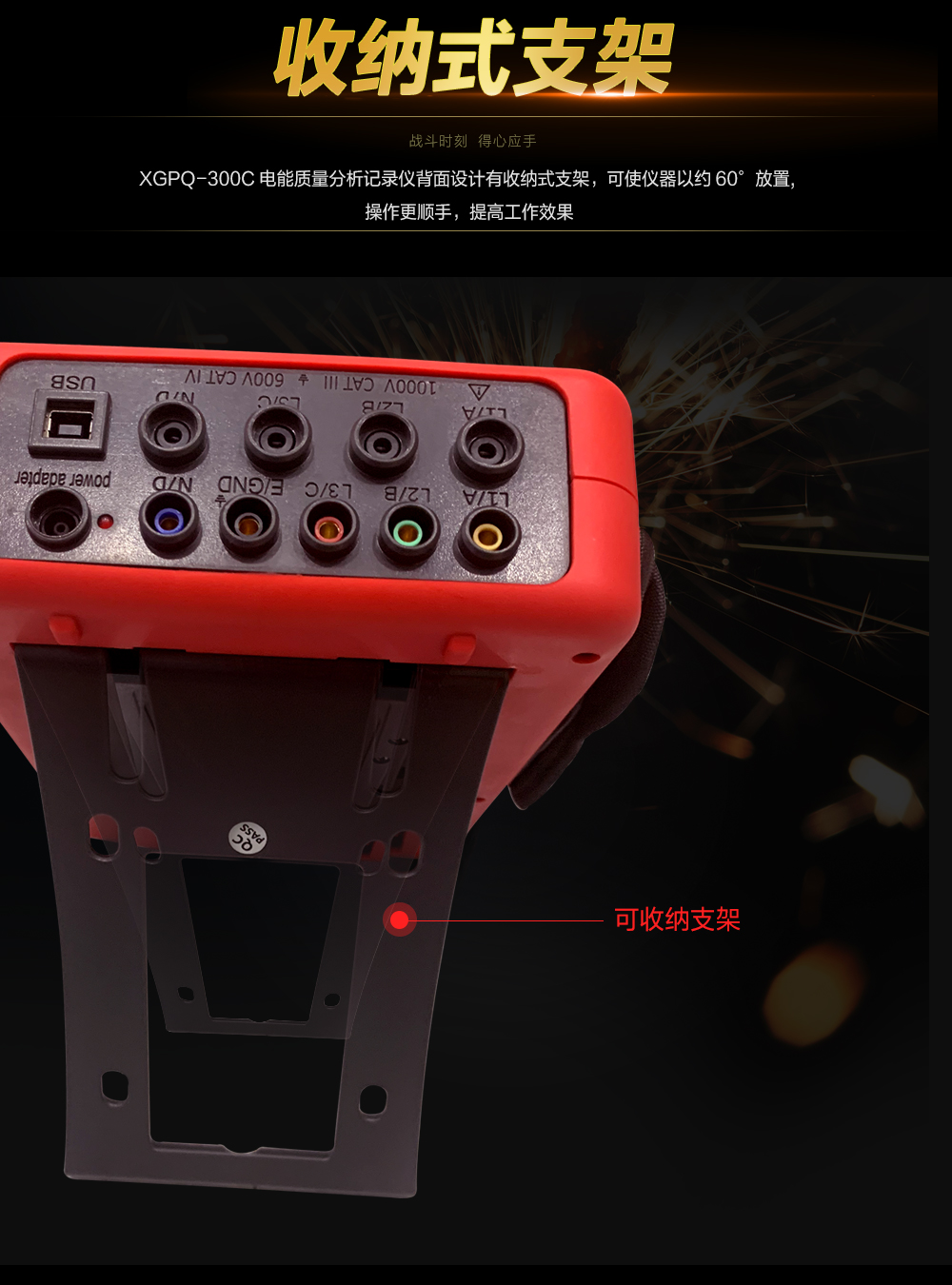

XGPQ-300C 电能质量分析 记录 仪是我公司精心研制的一款专为现场测试的三相、多功能、智能化、人机操作
简洁的综合型测试仪器。具有容易使用，超大液晶彩屏显示，高分辨率，中英文双语操作界面，防振结构外壳等
特点。可同时测量4路电流(ABC三相及中性线电流)，4路电压(ABC三相电压及中性线对地电压)、电流电压的峰值、
一段时间内的最大最小值、三相不平衡度、短时电压闪变、变压器K因数、有功功率、无功功率、视在功率、功
率因数、位移功率因数、有功电能、无功电能、视在电能、谐波比、总谐波失真度等；显示电流电压的实时波形、
相量图、谐波比柱形图；动态捕捉电压电流瞬时变化，监测启动电流，监测各电力参数并生成告警列表，长时间
记录测试数据并生成趋势曲线图等功能
一，功能特点
基本功能：
★ 波形实时显示(4路电压/4路电流)。
★ 电压和电流真有效值。
★ 电压直流成份。
★ 电流和电压峰值。
★ 电流和电压半周期有效值的最大/最小值。
★ 相量图显示。
★ 各相谐波的测量，达50次谐波。
★ 柱形图显示各相电流和电压的谐波含有率。
★ 总谐波失真度(THD)。
★ 各相有功/无功/视在功率值及总值。
★ 各相有功/无功/视在电能值及总值。
★ 变压器K因数。
★ 功率因数(PF)和COSφ位移功率因数(DPF)。
★ 短期电压闪变。
★ 三相不平衡(电压和电流)。
捕捉记录功能：
◆ 暂态 捕捉功能：
可对电网电压电流参数的瞬间变化捕捉侦测，包括电压电流波动、电压电流骤升、骤降、短时中断、
瞬态过压、冲击电流、电流电压瞬时畸变。仪器最多可同时存储150组瞬态波形。
◆ 启动电流监测：
可监测线路的浪涌电流，和监测电气设备启动时的启动电流，有助于正确设计装机容量。可显示启动
过程的有效值的上升/下降曲线、启动电流的包络曲线、4路电流和4路电压波形。可触发后可记录约100s，
存储100s内每一个周期的所有电流电压瞬时值，波形曲线。
◆ 趋势图 记录存储功能：
可对基本测试功能的所有测试参数(Urms、Uthd、Ucf、Uunb、Hz、Vrms、Vthd、Vcf、Vunb、PST、Arms、
Athd、Acf、Aunb、KF、W、VAR、VA、PF、COSφ、TANφ),电压50次谐波，电流的50次谐波，共123个参数
进行记录，并生成趋势曲线图，可根据需要进行长时间的记录数据。(同时选择20个参数间隔5秒记录一次，
约可以记录300天)
◆ 告警功能：
可对选定的参数可根据需要设定限值，监测其是否超限，超限时产生告警日志，比如电压过压、电流
过流、不平衡度超限、某次谐波比超限、频率超限、有功功率超限、总谐波失真超限等，最多可设定40
组告警监测参数，每一组都可以设定不同监测参数(包括50次谐波共123个不同参数)和限值，可设定超限
的最短时间。最多可以存储12800组告警日志记录。
◆ 截屏功能：
在任何测试页面可截屏存储当前屏幕画面，同时自动保存记录时间和所在测试模式。例如，可以保存
电流电压波形、谐波柱形图、相量图等的屏幕图片。最多可同时保存60组截图。
其他功能
◆ 通讯功能：
通过USB与电脑进行通讯，监控软件可实时显示电能质量分析测试的波形，可读取所侦测和捕捉的暂
态波形、趋势图记录、告警日志、截图等，并显示在电脑上。
◆ 设置功能：
用户可设定时间和日期、设定显示屏对比度和亮度、设定各相波形曲线在仪器中相应的颜色。
可设定仪器的接线方式及电网类型。
可选定不同电流钳和不同电压测试变比。
可选定中文菜单或者英文菜单。
◆ 中/ / 英文帮助菜单：
操作时的每个阶段可随时按下“帮助”键获取相关帮助信息。

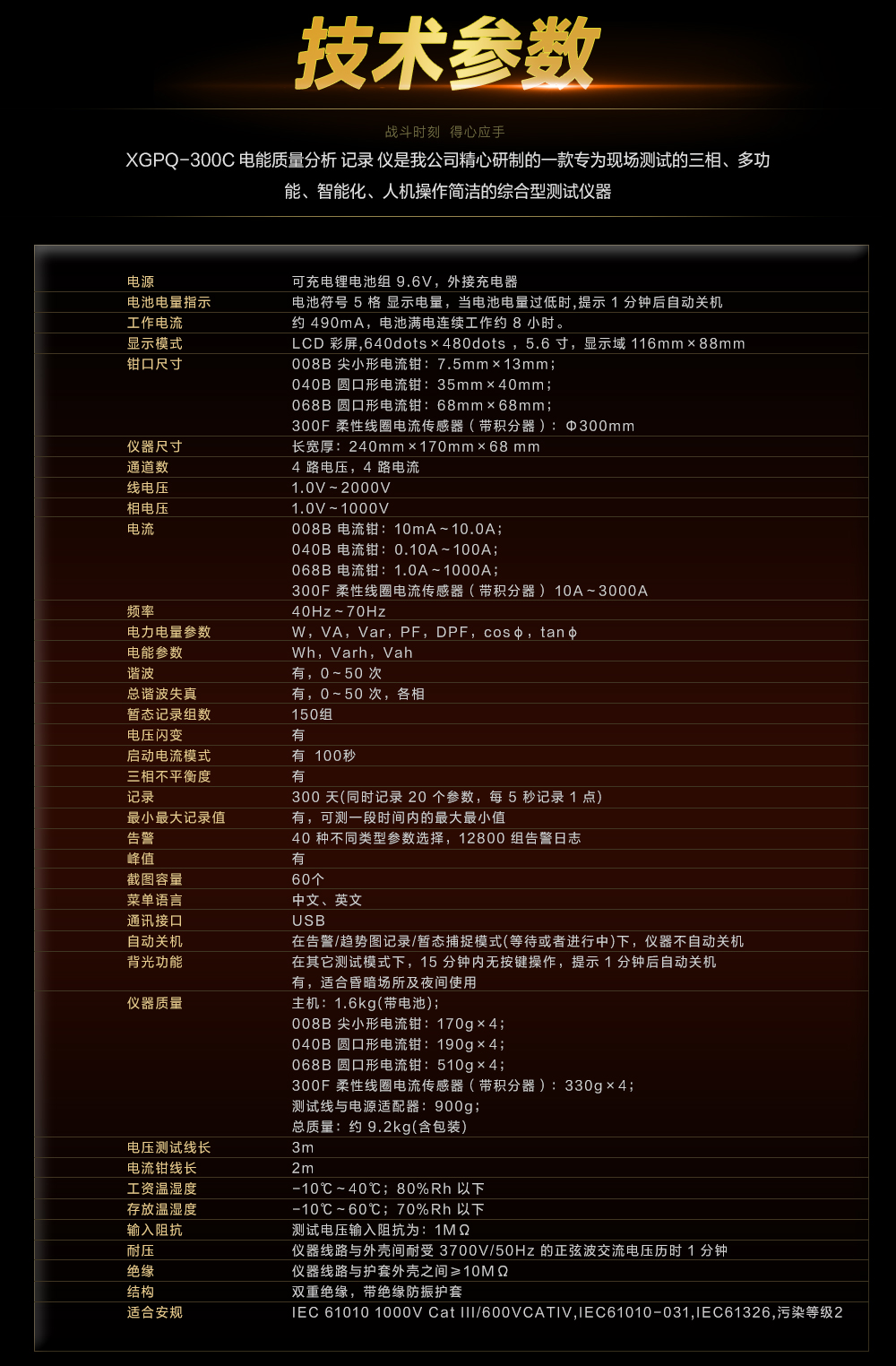

二，技术指标
|
电源 |
可充电锂电池组9.6V，外接充电器。 |
|
电池电量指示 |
|
|
工作电流 |
约490mA，电池满电连续工作约8小时。 |
|

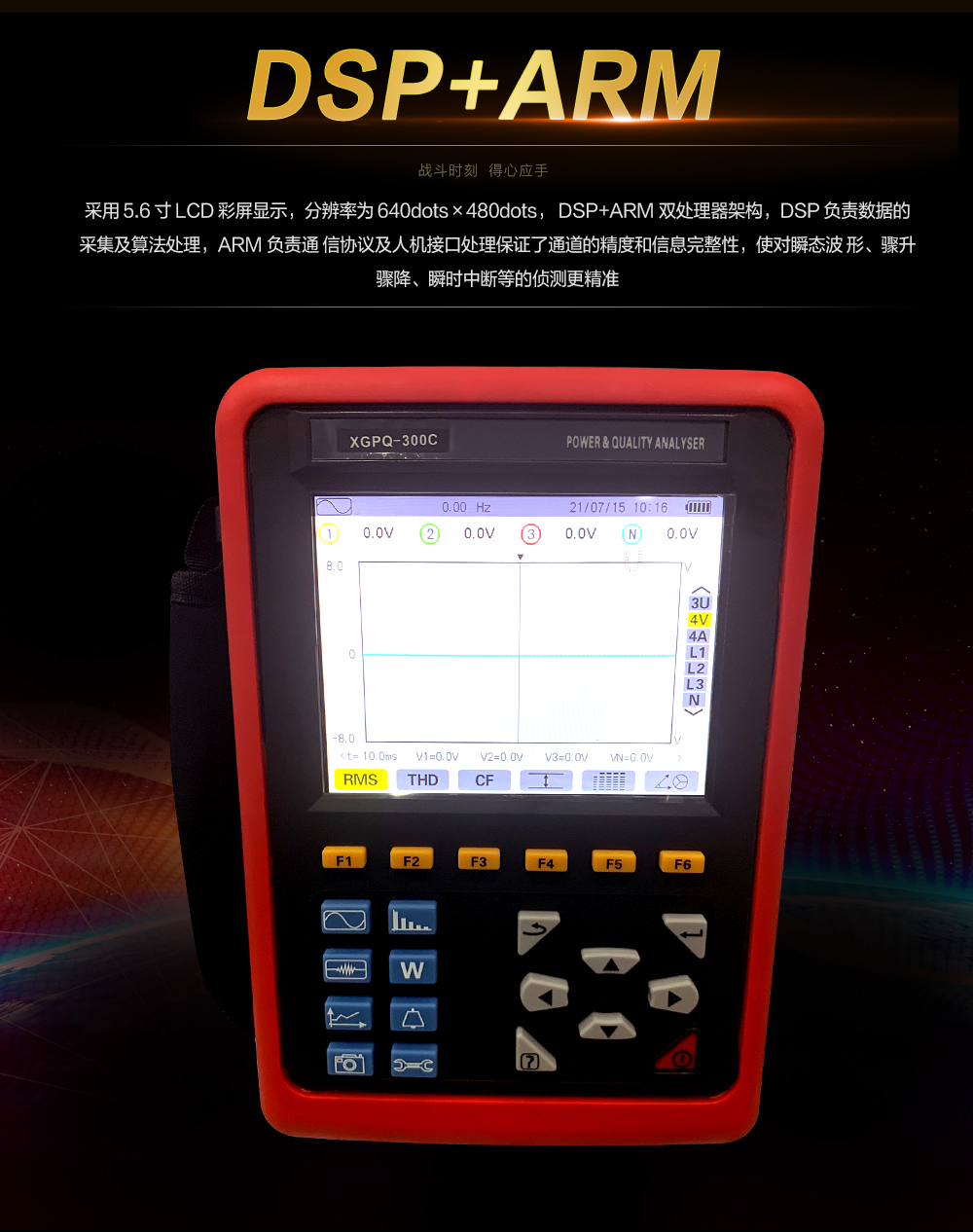

显示模式 |
LCD彩屏,640dots×480dots ，5.6寸，显示域116mm×88mm。 |
|
钳口尺寸 |
008B尖小形电流钳：7.5mm×13mm； 040B圆口形电流钳：35mm×40mm； 068B圆口形电流钳：68mm×68mm； 300F柔性线圈电流传感器（带积分器）：Φ300mm。 |
|
仪器尺寸 |
长宽厚：240mm×170mm×68 mm。 |
|
通道数 |
4路电压，4路电流。 |
|
线电压 |
1.0V～2000V。 |
|
相电压 |
1.0V～1000V。 |
|
电流 |
008B电流钳：10mA～10.0A； 040B电流钳：0.10A～100A； 068B电流钳：1.0A～1000A； 300F柔性线圈电流传感器（带积分器） 10A～3000A |
|
频率 |
40Hz～70Hz。 |
|
电力电量参数 |
W，VA，Var，PF，DPF，cosφ，tanφ。 |
|
电能参数 |
Wh，Varh，Vah。 |
|
谐波 |
有，0～50次。 |
|
总谐波失真 |
有，0～50次，各相。 |
|
暂态记录组数 |
150组。 |
|
电压闪变 |
有。 |
|
启动电流模式 |
有，100秒。 |
|
三相不平衡度 |
有。 |
|
记录 |
300天(同时记录20个参数，每5秒记录1点)。 |
|
最小最大记录值 |
有，可测一段时间内的最大最小值。 |
|
告警 |
40种不同类型参数选择，12800组告警日志。 |
|
峰值 |
有。 |
|
截图容量 |
60个。 |
|
菜单语言 |
中文、英文。 |
|
通讯接口 |
USB。 |
|
自动关机 |
在告警/趋势图记录/暂态捕捉模式(等待或者进行中)下，仪器不自动关机。 |
|
在其它测试模式下，15分钟内无按键操作，提示1分钟后自动关机。 |
|
|
背光功能 |
有，适合昏暗场所及夜间使用。 |
|
仪器质量 |
主机：1.6kg(带电池)； |
|
008B尖小形电流钳：170g×4； |
|
|
040B圆口形电流钳：190g×4； |
|
|
068B圆口形电流钳：510g×4； |
|
|
300F 柔性线圈电流传感器（带积分器）：330g×4； |
|
|
测试线与电源适配器：900g； |
|
|
总质量：约9.2kg(含包装)。 |
|
|
电压测试线长 |
3m。 |
|
电流钳线长 |
2m。 |
|
工作温湿度 |
-10℃～40℃；80%Rh以下。 |
|
存放温湿度 |
-10℃～60℃；70%Rh以下。 |
|
输入阻抗 |
测试电压输入阻抗为：1MΩ。 |
|
耐压 |
仪器线路与外壳间耐受3700V/50Hz的正弦波交流电压历时1分钟。 |
|
绝缘 |
仪器线路与护套外壳之间≥10MΩ。 |
|
结构 |
双重绝缘，带绝缘防振护套。 |
|
适合安规 |
IEC 61010 1000V Cat III / 600V CAT IV，IEC61010-031，IEC61326，污染等级2。 |
