一、产品简介

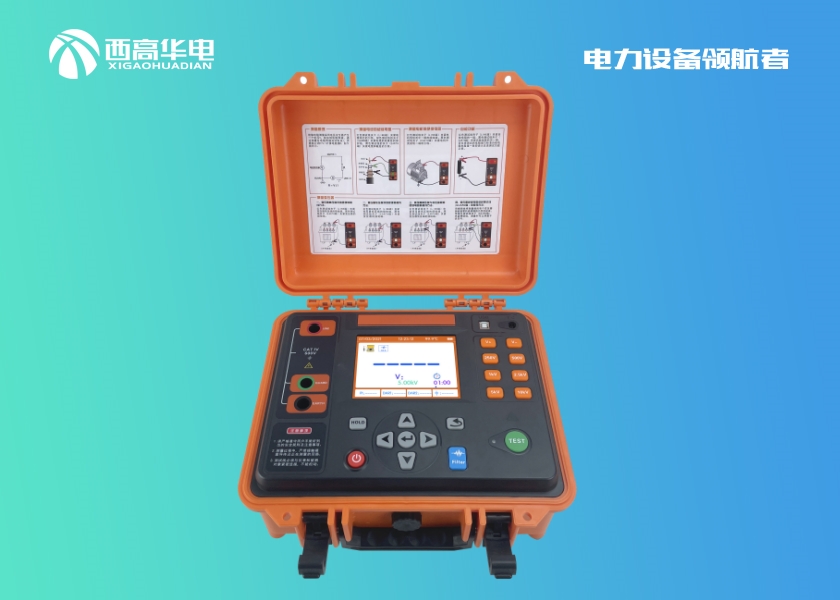

本仪表的测量分辨率高，操作便捷，携带方便，准确、可靠、性能稳定，抗干扰能力强，且具有防震、防尘、防潮结构，是电力、通讯、建筑、气象、机房、油田、院校、工矿企业等领域常用的仪表。
本仪表内含高精度微电流测量系统、数字升压系统、自动放电电路。测量接线简单，仅需一条高压线和一条信号线连接被测物即可测量。为了消除测试过程中产生的泄露电流，需要连接绿色端口的屏蔽线，能有效减少测试过程中带来的测量误差。
对绝缘电阻进行测试是判断电气设备或绝缘材料的绝缘是否合格有效的一种定性测试。用于测量各种绝缘材料的电阻值，如套管绝缘、变压器绝缘、电动机或发电机绝缘、电缆及电器设备等的绝缘电阻，其中测试得出的极化指数和吸收比可以用来判断被测设备的绝缘受潮情况。
APP是自主研发的一款集成了对测量数据的记录、管理、生成报告等综合信息管理功能的APP，与仪表配套使用，实现GPS定位功能、上传现场图片、上传测试数据、生成数据曲线、报告生成、数据导出等，具有人性化的工程向导功能，使用方便。便捷的数据上传处理与仪表的蓝牙控制，极大提高检验人员的工作效率。

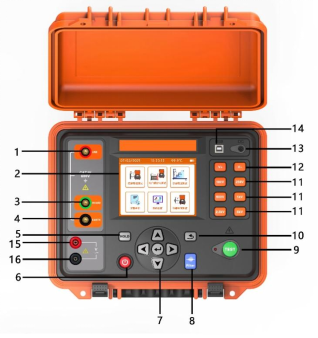

二、产品结构
1. 红色LINE端 2. LCD
3. 绿色GUARD端 4. 黑色EARTH端
5. HOLD键 6. 开关机键
7. 上、下、左、右、确定键 8. 滤波键
9. TEST(测试键)和测试指示灯 10. 返回键
11. 电压档位 12. 电压步进值调节
13. 充电接口(DC) 14. USB接口
15. 电压测试端口(+) 16.电压测试端口(-)
三、技术规格
1．绝缘电阻测试量程和精度
|
输出电压 |
测量范围 |
精 度 |
|
100V直流 |
0.01MΩ~5.00GΩ |
±3%rdg±5dgt |
|
5.00GΩ~200GΩ |
±15%rdg±5dgt |
|
|
250V直流 |
0.01MΩ~10.0GΩ |
±3%rdg±5dgt |
|
10.0GΩ~500GΩ |
±15%rdg±5dgt |
|
|
500V直流 |
0.01MΩ~25.0GΩ |
±3%rdg±5dgt |
|
25.0GΩ~1.00TΩ |
±15%rdg±5dgt |
|
|
1.00V直流 |
0.01MΩ~50.0GΩ |
±3%rdg±5dgt |
|
50.0GΩ~2.00TΩ |
±15%rdg±5dgt |
|
|
2.50kV直流 |
0.01MΩ~100GΩ |
±3%rdg±5dgt |
|
100GΩ~5.00TΩ |
±15%rdg±5dgt |
|
|
5.0kV直流 |
0.01MΩ~200GΩ |
±3%rdg±5dgt |
|
200GΩ~10.0TΩ |
±15%rdg±5dgt |
|
|
输出电压最大偏离量：10% |
||
2．交直流电压量程和精度
|
|
测量范围 |
精 度 |
|
交流电压 |
1V~1000V 50/60Hz |
±2%rdg±5dgt |
|
直流电压 |
1V~1000V |
±2%rdg±5dgt |
3．一般规格
|
功 能 |
绝缘电阻测试、试品电容测试、极化指数和吸收比的自动计算、自动放电功能、滤波功能、时钟功能、外部电压测试、步进电压测试、电介质放电测试 |
|
电 源 |
DC 14.8V 5200mAh可充锂电池，电池充满约16.8V |
|
试验电压 |
档位：100V、250V、500V、1.00kV、2.50kV、5.00kV |
|
短路电流 |
≥5mA |
|
接线方法 |
L 接线端："L"称为高压输出端，称为线路端，引至被测物的一端 |
|
G接线端："G"称为屏蔽端，用于三电极法测量绝缘材料或电缆的绝缘电阻，它接至电极保护环端。 |
|
|
E 接线端："E"称为地端，接至被测物的地端、零端。例如电机外壳金属、变压器铁芯、电缆屏蔽层 |
|
|
计时范围 |
最大99分钟99秒（与测量方式有关，可自行设置） |
|
最高分辨率 |
绝缘电阻：0.01MΩ 电容：0.001μF |
|
电容测试 |
量程：0.200μF~100.0μF 精度：±20%±0.005μF |
|
步进电压 |
100V~1.00kV，步进10V； 2.50kV~5.00kV，交替步进20V、30V |
|
背 光 |
亮度设置可设置高、中、低三种亮度 |
|
电压档位 |
按键设置档位 |
|
LCD |
5.6寸彩屏液晶 |
|
测量指示 |
测量中LED指示灯闪烁、“嘀”报警声指示 |
|
充电指示 |
充电时充电器上的指示灯亮红色，充满后亮绿色 |
|
超量程提示 |
“OL” |
|
数据储存 |
测试完后自动存储数据，可存储1000条数据，数据储存包括了当前测试的数据、环境温度、日期时间等信息 |
|
数据读取 |
主界面按键选择记录查询功能，按上下左右箭头键翻阅数据 |
|
自动关机 |
在使用电池供电时，开机无操作约15分钟后自动关机 |
|
标准测试线 |
红色高压棒、绿色、黑色带夹子测试线各1根 |
|
电池电压 |
实时显示电池剩余电量，低电量时请及时充电； 低电量期间，仪表无法输出电压进行测试 |
|
日 期 |
仪表LCD屏幕顶部栏显示当前日期时间 |
|
环境温度 |
仪表LCD屏幕顶部栏显示当前的环境温度 |
|
环境湿度 |
仪表LCD屏幕顶部栏显示当前的环境湿度 |
|
仪表尺寸 |
长宽高约320mm×240mm×145mm |
|
仪表质量 |
约3.5kg(含电池) |
|
数据传输 |
可通过上位机软件，蓝牙APP进行数据导出 |
|
通讯接口 |
USB接口，存储数据可以上传电脑，保存打印 |
|
云 服 务 |
|
|
通 讯 线 |
USB通讯线1条，长1.5m |
|
工作温湿度 |
-10℃～40℃；80%rh以下不凝结 |
|
存放温湿度 |
-20℃～60℃；70%rh以下不凝结 |
|
耐 压 |
仪表上盖与底盖间 AC 5kV 50Hz 承受1min |
|
电磁特性 |
IEC61326(EMC) |
|
适合安规 |
CAT IV 600V |
