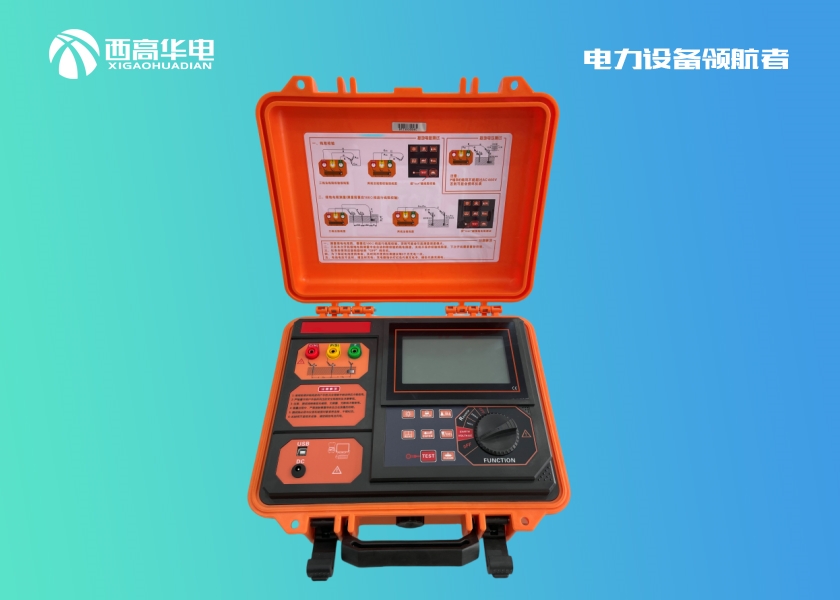

仪器由主机、测试线、辅助接地棒、数据软件、通讯线等组成。主机采用一 体化手持式设计 ，具有密度小、重量轻的优点 ，在强度、刚度、硬度、耐磨性、 耐热性、绝缘性方面更显优越 ，确保各种环境测试的高精度、高稳定性和高可靠 性。主机超大 LCD 显示 ，具有背光、棒图指示 ，一目了然 ，能存储 300 组数据，通过数据软件可以实现历史数据读取、查阅、保存、报表、打印等功能。

二、技术规格

功      能	接地电阻、接地电压、低值电阻测量
电      源	11.1V 2600mAH 可充锂电池
背      光	可控白屏背光 ，适合昏暗场所使用
测量方式	精密三线法、简易二线法测量接地电阻
测量方法	接地电阻测量：额定电流变极法
	对地电压：平均值整流(P-E 接口间)
量      程	接地电阻： 0.000Ω ~ 200KΩ
	接地电压： 0.000V～600V（ 50Hz/60Hz）
分 辨 率	0.001Ω; 0.005V
精      度	二三线法测量接地电阻(R)： 1.   0.000Ω ~ 10.00KΩ :  ±2%rdg±5dgt 2.   10.0K~100.0KΩ :      ±3%rdg±5dgt 3.   100.0K~200.0KΩ :    ±3.5%rdg±5dgt 注： 干扰电压 5V 时的附加误差≤±5%rdg±5dgt
	接地电压： ±2%rdg±3dgt（ 50Hz/60Hz）
测试电压波形	正弦波
测试频率	412Hz、825Hz、1280Hz
测试电流	0.000Ω ~100.0Ω档：       约 20mA 恒流 100Ω ~10.00KΩ档：        约 3.0mA 恒流 10.0KΩ ~200.0KΩ档：     约 0.25mA 恒流
开路测试电压	AC 90V max
显示模式	超大 LCD 显示
测量指示	测量中 LED 闪烁指示 ，LCD 倒计数显示
LCD 尺寸	128mm×75mm
LCD 显示域	124mm×67mm
产品尺寸	仪表尺寸： 约 320mm(长)×270mm(宽)× 145mm(高)
	外包装尺寸：约 400mm*245mm*335mm
测 试 线	3 条：红色 15m ，黄色 10m ，绿色 5m各 1 条
简易测试线	2 条：红色 1.6m ，绿色 1.6m 各 1 条
辅助接地棒	2 根：约 φ 10mm×200mm

测量时间	对地电压：约 2 次 /秒     接地电阻：约 6 秒/次
测量次数	5000 次以上(短路测试 ，测 1 次 ，停 30 秒再测)
线路电压	AC 600V 以下测量
通讯接口	具有 USB 接口 ，存储数据可以通过软件上传电脑
通 讯 线	USB 通讯线 1 条 ，长 1.5m
数据保持	保持数据时“ HOLD”符号指示
数据存储	300 组，“HOLD”存储指示，存储已满显示“ FULL”符号
数据查阅	查阅数据时“ READ”符号指示
溢出显示	超量程溢出时“OL”符号指示
干扰测试	自动识别干扰信号；测量时 P-E 间干扰信号电压高于 5 伏 LCD 显示“ NOISE”符号
报警功能	测量值超过报警设定值时，“嘟--嘟--嘟-- ”报警提示
电池电压	当电池电量不足时 ，仪器低电报警 ，显示电池电压低符号， 提醒用户及时充电
自动关机	没有任何操作时 ，约 15 分钟后自动关机
功      耗	背光 ：25mA max(单独背光耗电)
	待机 ：35mA max(开机后背光关闭)
	测量：150mA max(背光关闭)
质      量	仪表：约 2.645kg(含电池)
	总质量：约 5.95kg(含包装)
工作温湿度	-10℃ ~ 40℃ ;  80%rh 以下
工 具 箱	军用工具箱设计 ，可承重 200kg
存放温湿度	-20℃ ~ 60℃ ;  70%rh 以下
过压保护	C-E 端口间 AC 600V P-E 端口间 AC 600V P-C 端口间 AC 600V
绝缘电阻	>500MΩ (测试线与机壳间)
耐      压	AC 10.0kV/50Hz 1min
电磁特性	IEC61326(EMC)
适合安规	IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等级 2)； IEC61010-031；IEC61557-1(接地电阻)；JJG 366-2004(接 地电阻表)。
