XGSJ-40 绝缘子零值测试仪

“XGSJ-40 绝缘子零值测试仪”是根据用户实际操作和现场使用情况，结合用户提出要求，通过大量现场试验，研制的新型绝缘子测试仪器。本仪器用于测试带电的悬式绝缘子或实验室检测悬式绝缘子的分布电压，能有效发现绝缘子内部隐蔽故障，提高电网系统运行的可靠性，提高线路工作人员进行带电测试的工作效率。


全国服务热线：
400-005-3855 		客服电话：027-83655341
24小时服务热线：13871297575
一、概述
1.1 常规用途
本公司生产的“XGSJ-40 绝缘子零值测试仪”是根据用户实际操作和现场使用情况，结合用户提出要求，通过大量现场试验，研制的新型绝缘子测试仪器。本仪器用于测试带电的悬式绝缘子或实验室检测悬式绝缘子的分布电压，能有效发现绝缘子内部隐蔽故障，提高电网系统运行的可靠性，提高线路工作人员进行带电测试的工作效率。本产品采用无线传输，探测器和手持终端通信距离可达 100m 以上，使测量过程真正达到安全可靠、快速准确。此外，该仪器具备极强的抗干扰性，完全符合(EMC)标准要求，适应各种电磁场干扰场合。
1.2 安全事项
★ 国内首创无线测量技术。
★ 请遵守并按规定使用本产品，确保仪器的安全运行。
★ 遵守国家电力工业的安全工器具预防性试验安全规程。
★ 特别重视对高压带电线路上或靠近高压线路上工作人员的培训考核。
★ 在带电设备上作业，必须通过绝缘操作杆进行。
1.3 依据标准
XGSJ-40 绝缘子零值测试仪 依据的相关标准如下表所示：
序号 标准名称
1 B50150-2006《电气装置安装工程电气设备交接试验标准》
2 GB/T.311-1997《高压输变电设备的绝缘与配合》
3 DL/T626-2005《劣化盘形悬式绝缘子检测规程》
4 DL/T 596-2005《电力设备预防性试验规程》
5 DL/T 846-2004《高电压测试设备通用技术条件系列标准》
6 DL/T 848-2004《高压试验装置通用技术条件》
7 GB1094.1-GB1094.6-96


二、产品信息
2.1 突出优势
 运行电压：35 - 1000KV，不同电压等级均适用
测量电压范围：0 - 40kV（特殊电压可定制）
测量误差：≤±1%
 采样速率：10 次／秒
 日期时间设置：调整日期和时间，便于用户浏览、查看历史数据
 背光时间设置：常亮、常灭、0-999 分钟内可自行设置
 自动关机设置：从不、0-999 分钟内可自行设置
 手持终端与探测器的传输距离为≤100m
 多模式设计，适用性更强，更安全、更方便
万向接头设计，可根据绝缘子串的悬挂方位，灵活地调整测量方向
 双重屏蔽，抗干扰性极强，完全符合 EMC 标准
独有的人机交互界面，简便操作
2.2 使用简述
按下探测器的电源开关，LED 绿灯闪亮，把探测器底部的万向接头固定在伸缩绝缘杆上，并根据现场情况伸展定位到合适的长度，调整好测量
方向，将探测器 A、B 探头直接接触被测绝缘子（运行电压中）两端的金具部分，即可从手持终端显示屏上，读取并保存实时测量的电压值。
2.3 供电方式
手持终端在开机状态下，会自动提示剩余电量！
如剩余电量低，请更换电池后再使用。
★ 手持终端后盖板取下更换：5 号 AA 碱性电池 1.5V，数量 2 节。
★ 探测器底盖板取下更换：7 号 AA 碱性电池 1.5V，数量 2 节。

三、供货范围

基本配置
 可选件：

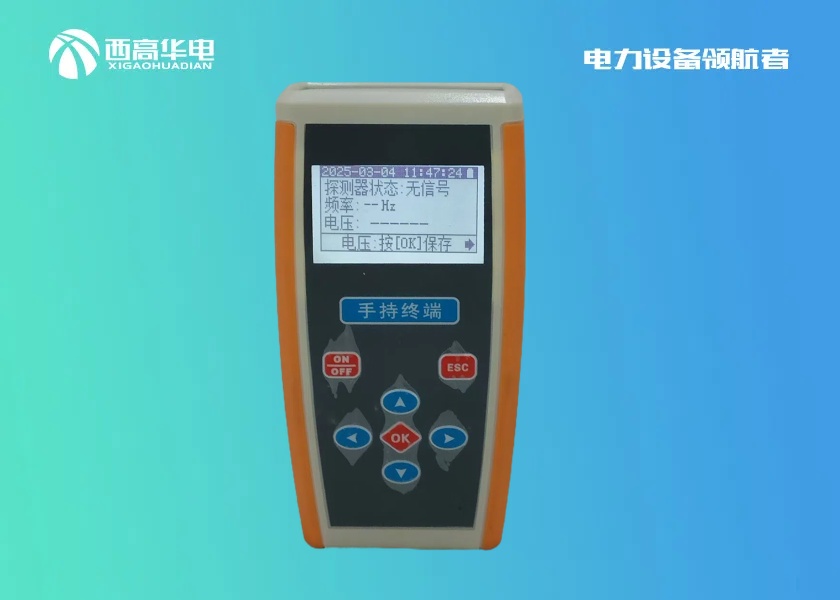

便携式手持终端一个
探测器一个
A、B 探头各一根
5 号碱性电池 2 节（1.5V）
7 号碱性电池 2 节（1.5V）

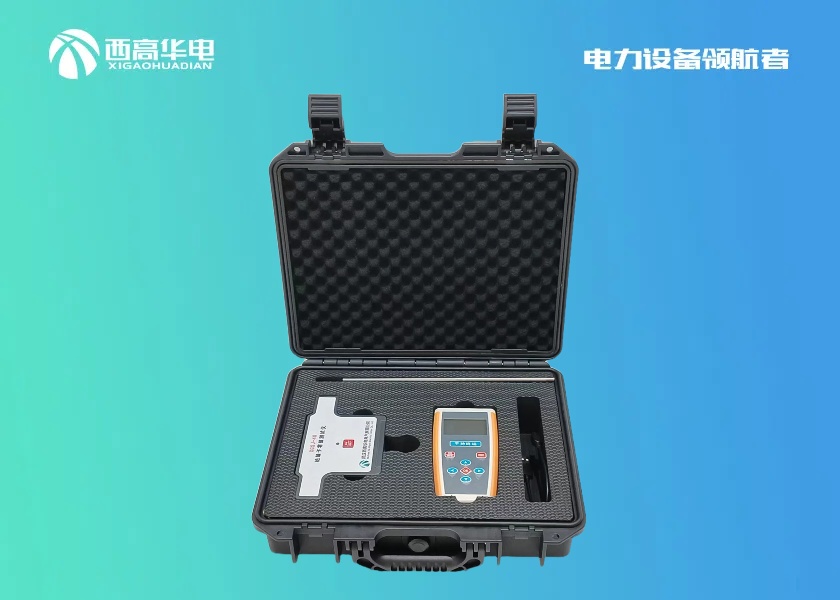

进口便携箱一个
220KV 绝缘杆一根
使用说明书一份
合格证、保修卡
