一、概述

1.1 引言

    在电网系统中，电压等级高、输送容量大的变电站和输电线路起着十分重要的作用。而在输电线路经过的地区，工业污秽、海风的盐雾、空气中的尘埃等污秽物逐渐积累并附着在绝缘子表面，极易形成污秽层，由于污秽绝缘子的绝缘强度大大降低，引起绝缘子在正常运行电压下闪络，造成大面积停电，形成污闪事故。污闪事故不同于一般单纯的设备事故，它涉及面广、影响设备多且分散。现阶段我国电力系统的网架尚比较薄弱，多次污闪跳闸即有可能带来 整个系统的崩溃，造成大面积、多设备的连锁事故。

    因此，在设计建造电网系统前，应首先测定外绝缘子表面的污秽程度以确定所在区域的污秽等级，据此选择合适的外绝缘爬电比距；对于已经 投入使用的高压输电线路、发电厂、变电站等场所的外绝缘设备，应当保 证每年至少检测一次其表面污秽程度，以衡量是否可能引起污闪事故，作 为判断外绝缘设备是否需要清洗或更换的依据。通过以上途径，使污闪事故率降低到可接受的程度，最大限度降低污闪事故对国民经济的影响。

    由于绝缘子表面的污秽包含溶性成分和不溶性成分，其中灰密度（NSDD）是指绝缘子表面层污秽中的不可溶成分与表面积的比值，不同 于污秽中的可溶性成分（用等值盐密度 ESDD 衡量），由于污秽度中盐密 和灰密之间的关系在 5—10 倍分散，相同等值盐密不同灰密的绝缘子可能 处于不同污秽等级，故污秽等级的确认需要等值盐密度和灰密度组合才可 确定，只有进行灰密测量才能正确地确定污秽等级。

    我公司根据电力行业防治污闪的要求，结合电网污秽划分等级新标准，根据客户需求设计研发了 XGYH-Z 激光盐密灰密测试仪，操作简单、功 能齐全，得到了行业客户的一致认可。

1.2 仪器介绍

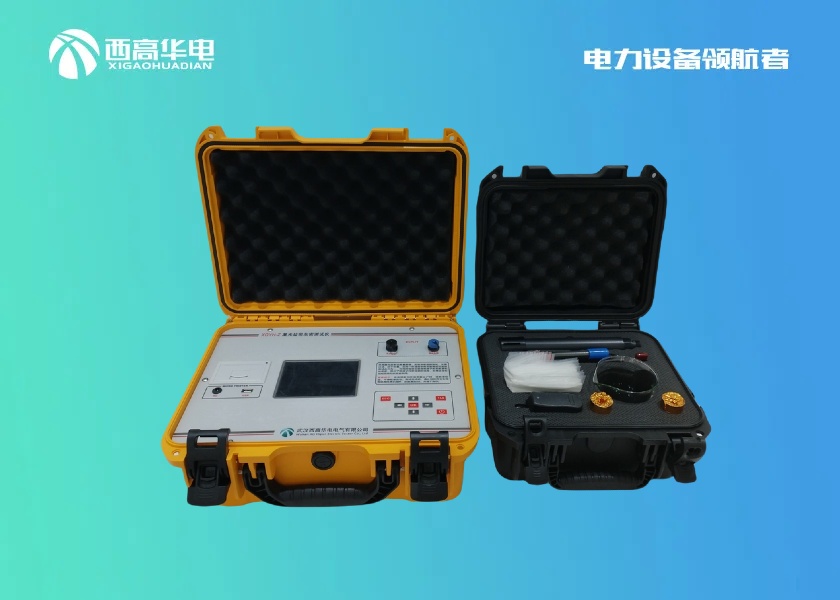

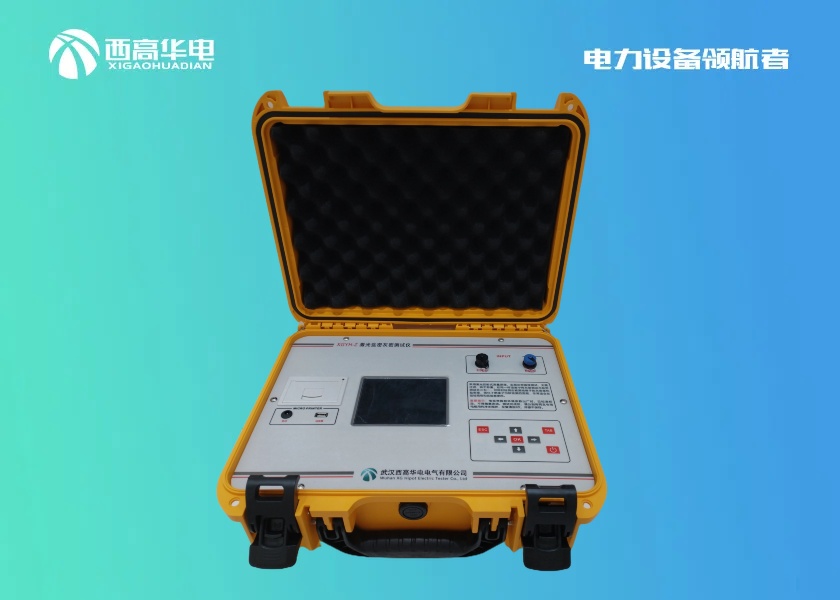

XGYH-Z 激光盐密灰密测试仪采用新型检测技术将灰密测试与盐密测试合二为一，可同时检测出被测绝缘子的灰密度和盐密度，简化了绝缘 子污秽检测的流程，非常适合在巡检现场和实验室使用。

1.3 依据标准

XGYH-Z 激光盐密灰密测试仪依据的相关标准如下表所示：

1.4 判断依据

二、产品信息

2.1主要特点

Ø 内置测试专用测试软件，盐密灰密一体化完成测试；

Ø 嵌入式操作，直观快捷的人机交互界面，参数可灵活设置；

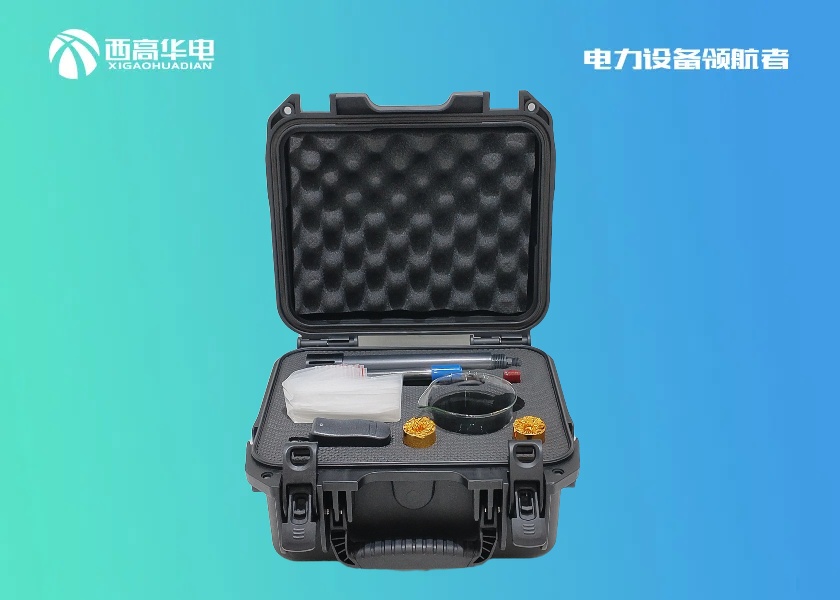

Ø 全自动一体化烧杯式测试方案，按要求配置好溶液后，采用人工搅拌的方式，并插入专用电极采集信号；

Ø 测试完成后，请分别将 2 支电极用蒸馏水反复清洗 3 次，并擦干保存；

Ø 便携式设计，便于现场测试或实验室使用；

Ø 采用激光变频透射原理，实现灰密直接测试，无需过滤、烘干称量；

Ø 智能化数据分析，测试结果多种输出模式，包括直读测试结果，打印

报表，通过 USB 接口直接导出测试结果到 U 盘；

Ø 仪器自带微型打印机，直接打印测试结果

2.2技术指标

三、供货范围
