一、产品概述

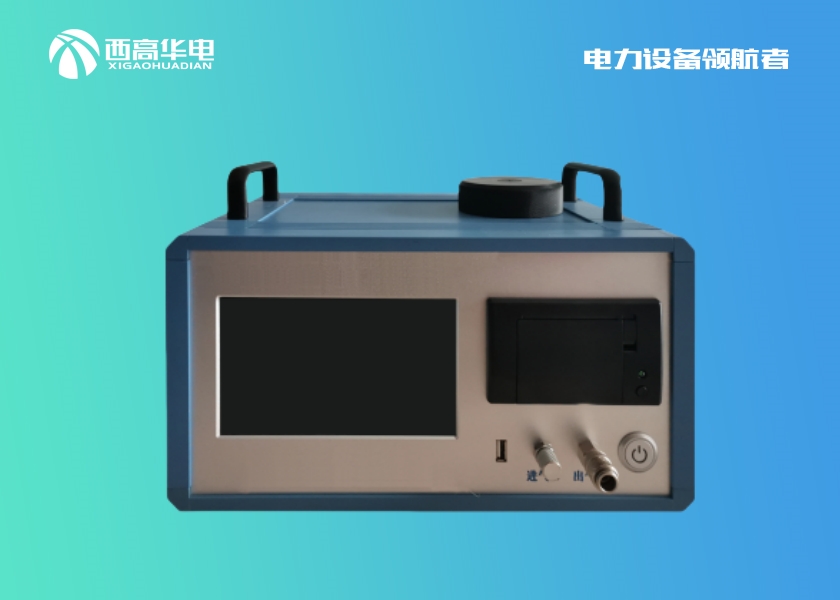

XGP-713PM精密露点仪（以下简称露点仪），主要是用于测量SF6等气体中微水含量的精密冷镜式露点仪，可连续测量，具有重复性好、灵敏度和准确度高、测量周期短、操作方便、读数直观、重量轻、体积小等特点。
露点仪整体架构设计优化，其测量精度、测量速度、抗干扰性等综合性能有较大提高，同时缩减整机重量及体积，增加便携性。本说明书对本露点仪的结构、技术维护、保养及使用方法进行了介绍，操作人员在使用前需仔细阅读本说明书！
二、工作原理
气体在一定压力下, 当温度略低于露点(气体中水蒸汽的饱和温度)时，气体中水蒸汽凝结成露水，使照射在镜面上的光线产生漫反射，感光器件产生电信号变化，检测电路将电信号变化和温度数据发送给控制系统进行分析，通过智能算法计算出被测气体的露点温度值并显示（* 0°C以下露点称为霜点）。露点仪测量到露点温度后自动加热镜面直至露水消除，再次自动降温重复上述过程循环测量。
露点仪原理图如图1所示：
三、主要技术指标
|
测量方式 |
全自动连续测量 |
|
被测气体 |
SF6、N2、空气等 |
|
测试流量 |
500±50ml/min |
|
流量显示 |
数字流量计 |
|
温度分辨率 |
0.1℃ |
|
测量范围 |
20℃ ~ -62℃ |
|
测量误差 |
±0.2℃ |
|
显示单位 |
℃、ppm |
|
测量气体压力 |
≤1MPa |
|
工作环境温度 |
-20℃ ~ 45℃ |
|
工作环境湿度 |
<90%RH |
|
外接电源 |
AC220V±10%，50Hz |
|
内置电源 |
24V锂电池 |
|
功率 |
≤70W |
|
测量原理 |
冷镜式测量原理 |
|
制冷源 |
斯特林制冷机 |
|
取样接口 |
自密封快插接头 |
|
外型尺寸 |
长340mm×宽230mm×高200mm |
|
重量 |
<10 Kg |
四、主要功能
露点仪的主要功能如下：
a）可自动测量SF6等气体中微水露点（或霜点）的温度值；
b）具备连续性测量功能；
c）具备测量数据转换为20℃时标准值功能；
d）具备镜面升温清洁功能；
e）具备对测量结果进行自动保存、U盘导出的功能，可查询历史记录；
f）配备大屏幕触摸显示屏，操作方便，读数直观；
g）配备大容量锂电池可供设备在无外部供电情况下正常连续工作。
五、产品组成及结构特点
5.1 产品组成
露点仪采用模块化设计，保证后期维护方便、快捷，5个模块的主要功能及组成如下表所示：
|
制冷机模块 |
由微型制冷机和制冷机电源组成，主要负责对镜面降温及加热、采集镜面温度并发送至控制模块。 |
|
光路采集模块 |
由光源、滤光组件、透镜、反射镜面和硅光电池组成。对光源供电、采集光电转换信号并发送至控制模块。 |
|
控制模块 |
通过通信接口对制冷机模块和光路采集模块发送控制指令并接收温度、光路信号，负责控制检测流程以及显示人机交互界面、记录测量结果等功能。 |
|
气路模块 |
由测量腔、数字流量计、自密封快插接头、管路及调节阀等组成，主要负责被测气体的压力调整、流量调节，使气体达到测量要求后再进入测量腔体。 |
|
机箱 |
产品机箱采用标准化铝合金机箱设计，由上下盖板、侧板、前后横梁、侧梁、面板型材、塑料底角等组成，保证强度的同时使用拉杆提高仪器的便携性。 |
