一、简介
XGWR-5A 大地网接地电阻测试仪又名工频接地电阻测试仪、接地电阻表等是检验测量接地电阻常用仪表的常用仪表。它采用了新型变频交流电源、双频测量技术、超大可触摸彩屏和微处理机技术，满足二线、三线、四线测试阻抗要求，同时可以测量土壤电阻率，跨步电压，分布电势，接触电压、电流相角等参数。适用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等，符合电力变电站和防雷装置检测仪器标准。仪表测试精准、快速、简捷、稳定可靠等特点。
本测试仪输出最高开路电压可达400V，最大短路电流可达5A。微处理器控制和自动双频技术能在强干扰状态下准确测量计算出50Hz工频状态下的接地阻抗值，大屏显示一目了然。同时存储100组数据，电阻测量范围：0.030Ω～2000Ω。可通过热敏打印机打印出测量数据。
XGWR-5A 大地网接地电阻测试仪由主机、测试线、接地棒等组成，具有历史数据读取、查阅、保存、打印等功能。
二、技术指标
|
功 能 |
接地阻抗测量、土壤电阻率测量，跨步电压测量，分布电势测量，接触电压测量 |
||
|
接地阻抗 |
0.030~1.999Ω |
精度：±0.5%FS±5dgt |
分辨率：0.001Ω |
|
|
2.00~19.99Ω |
|
分辨率：0.01Ω |
|
|
20.0~199.9Ω |
|
分辨率：0.1Ω |
|
|
200~2000Ω |
|
分辨率：1Ω |
|
土壤电阻率 |
0.000~9.999Ωm |
ρ=2πaRX (注3) |
分辨率：0.001Ωm |
|
|
10.00~99.99Ωm |
|
分辨率：0.01Ωm |
|
|
100.0~999.9Ωm |
|
分辨率：0.1Ωm |
|
|
1000~9999Ωm |
|
分辨率：1Ωm |
|
|
10.0~99.9KΩm |
|
分辨率：0. 1KΩm |
|
|
100~999KΩm |
|
分辨率：1KΩm |
|
跨步电压、分布电势、接触电压 |
0.030~1.999V |
U=I RX (注4) |
分辨率：0.001V |
|
|
2.00~19.99V |
|
分辨率：0.01V |
|
|
20.0~199.9V |
|
分辨率：0.1V |
|
|
200~600V |
|
分辨率：1V |
|
阻抗角测量 |
0~360.0° |
|
分辨率：0.1° |
|
弧度 |
0~6.281 |
|
分辨率：0.001 |
|
额定测量功率 |
2000W |
||
|
抗干扰能力 |
抗工频50Hz电压50V |
||
|
基准条件 |
23℃±5℃，70%rh以下 (辅助接地电阻20Ω±10%，对地电压＜10V) |
||
|
电 源 |
AC 220V 10A (50Hz) |
||
|
背 光 |
可调节背光亮度 |
||
|
测量方式 |
四线测试、三线测试、两线测试 |
||
|
测量方法 |
接地阻抗：额定电流法， |
||
|
短路电流输出 |
1A、2A、3A、4A、5A(5档设置) |
||
|
土壤电阻率电极间距范围 |
可设定1m～100m |
||
|
测试频率 |
45Hz、55Hz、自动双频可选 |
||
|
短路最大电流 |
AC 5A±10% 正弦波 |
||
|
空载最大电压 |
AC 400V±10% 正弦波 |
||
|
显示模式 |
7寸触控彩屏 |
||
|
触 屏 |
是 |
||
|
测量指示 |
测量进度显示，测量提示动画显示 |
||
|
仪表尺寸 |
长宽高：540mm×440mm×210mm |
||
|
标准测试线长 |
红色15m，黑色15m，黄色10m，绿色10m，黄色1.5m，绿色1.5m各1条 |
||
|
辅助接地棒 |
800mm 2根200mm 2根 |
||
|
测量时间 |
接地阻抗：约1分钟/次 |
||
|
打印 |
内置热敏打印机 |
||
|
打印纸规格 |
57*40mm |
||
|
数据存储 |
100组，“保存成功!”存储指示，显示“保存失败,空间已满!”字符表示存储已满 |
||
|
数据查阅 |
有 |
||
|
溢出显示 |
超量程溢出功能：“OL”符号显示 |
||
|
自动关机 |
无 |
||
|
功 耗 |
待机: <110W |
||
|
|
测量：2000W |
||
|
质 量 |
仪表：27 kg |
||
|
|
测试线、辅助接地棒、仪表袋：5.5kg |
||
|
工作温湿度 |
-10℃～40℃；80%rh以下 |
||
|
存放温湿度 |
-20℃～60℃；70%rh以下 |
||
|
绝缘电阻 |
10MΩ以上(电路与外壳之间500V) |
||
|
耐 压 |
AC 3700V/rms(电路与外壳之间) |
||
|
电磁特性 |
IEC61010-4-3，无线频率电磁场≤1V/m |
||
|
适合安规 |
IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等2、CAT Ⅲ 300V |
||
注：
1. 取决于RX与θ的测量精度而定, RX=接地阻抗；θ=阻抗角。
2. 显示的电流值是测量接地阻抗平均电流值，不是输出电流值，自动测试中，输出电流是动态变化的。
3. 取决于RX的测量精度而定, RX=接地阻抗；π=3.141592653；a=1 m～100m。
4. 取决于I与RX的测量精度而定，I=平均电流值；RX=接地阻抗。

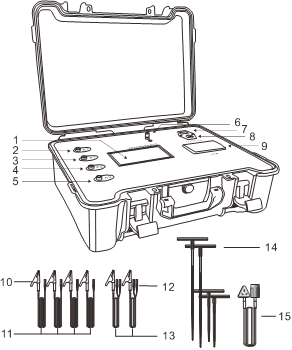

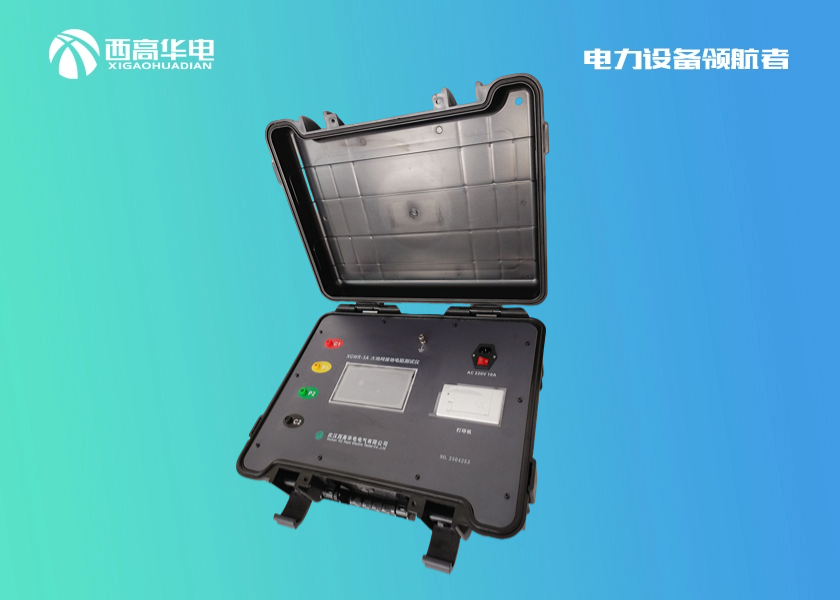

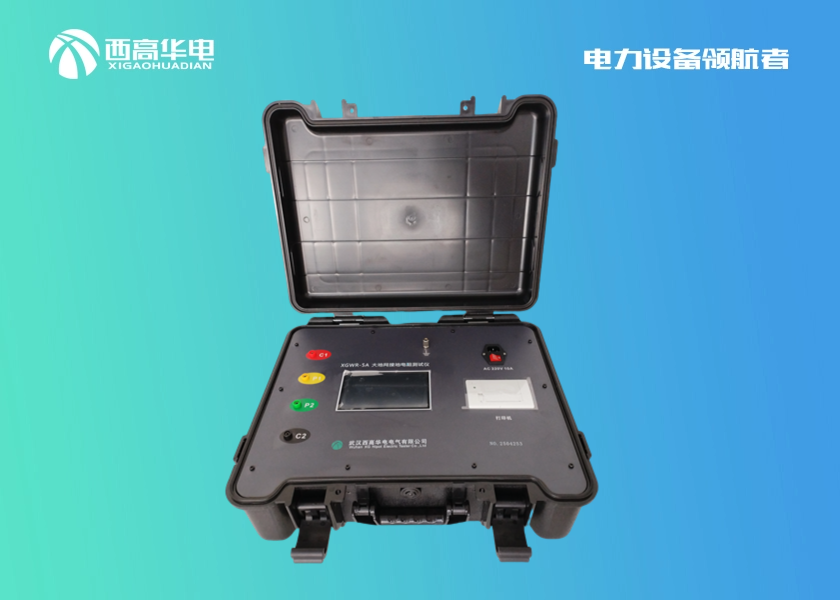

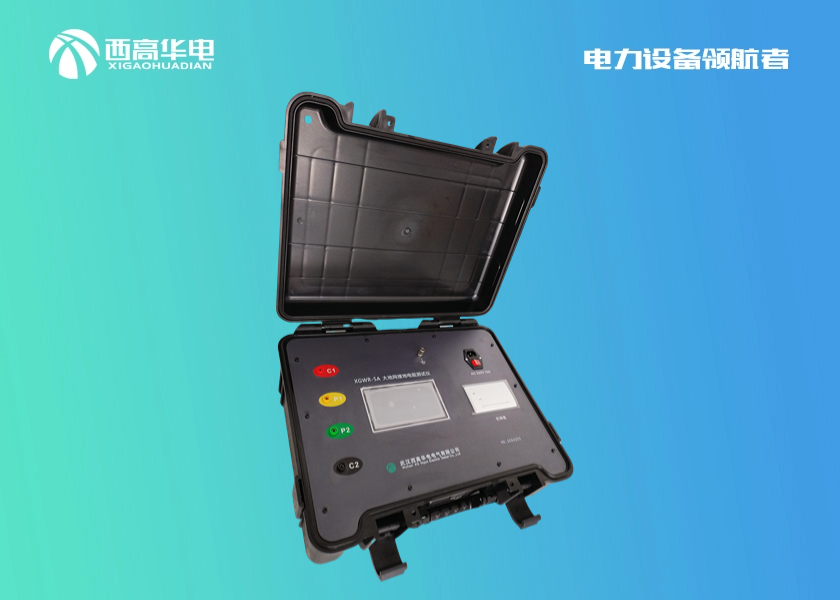

三、仪表结构
1. 全触屏LCD
2. C1接口：电流极
3. P1接口：电压极
4. P2接口：电压极
5. C2接口：电流极
6. 接地端子
7. 电源接口
8. 电源开关
9. 打印机
10. 安全鳄鱼夹
11. 测试线
12. 香蕉插头
13.简易测试线
14.接地棒
15.电源线
