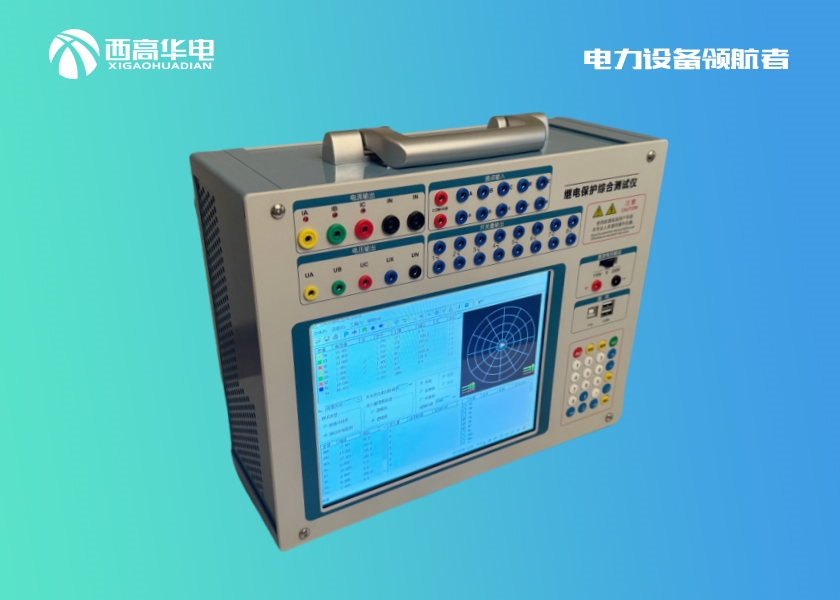

XGJB-902工控机继电保护测试系统

智能型主机，主机采用高速高性能数字信号处理器运算速度快，传输频带宽，对基波可产生每周波360点的高密度拟合正弦波。这是目前同类输出方式中的最高水平。由于点数多，波形的保真度极高，失真极小，特别是在谐波输出时，即使对 9次谐波、300Hz也可以达到每周波60点的高密度。

全国服务热线：
400-005-3855

客服电话：027-83655341
24小时服务热线：13871297575

产品介绍

一、产品概述

       继电保护测试装置是保证电力系统安全可靠运行的一种重要测试工具。随着现代电力系统规模的不断扩大，对电力系统运行和管理的可靠性、高效性要求的不断提高，继电保护人员的测试工作变得更加频繁和复杂。在计算机技术、微电子技术、电力电子技术飞速发展的今天，应用最新技术成果不断推出新型高性能继电保护测试仪是技术进步的必然趋势，也是时代赋予我们的责任。
   “微机继电保护测试装置”系列继电保护测试仪是在参照电力部颁发的《微机型继电保护试验装置技术条件（讨论稿）》的基础上，广泛听取用户意见，总结目前国内同类产品优缺点，充分使用现代先进的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。它采用可单机独立运行，亦可联接笔记本电脑运行的先进结构，主机内置新一代高速数字信号处理器微机、真16位DAC模块、新型模块式高保真大功率功放，自带大屏幕液晶显示器以及灵活方便的触摸屏控制器。具有强大的操作功能。体积小，精度高。既具有大型测试仪优越的性能、先进的功能，又具有小型测试仪小巧灵活、操作简便、可靠性高等优点，性能价格比高。是继保工作者得心应手的好工具。

       二、产品特性
       1．智能型主机，主机采用高速高性能数字信号处理器运算速度快，传输频带宽，对基波可产生每周波360点的高密度拟合正弦波。这是目前同类输出方式中的最高水平。由于点数多，波形的保真度极高，失真极小，特别是在谐波输出时，即使对 9次谐波、300Hz也可以达到每周波60点的高密度。
       2．单机独立运行，装置通过大屏幕触摸液晶显示屏进行操作，全套中文显示。可完成现场大多数试验检定工作，可对各种继电器（如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等）及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。
       3．联接电脑运行，通过 Windows 平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。
       4．16位DAC芯片，16位高分辨率确保拟合波形精度高，线性度好。小信号输出亦保证极小失真。
       5．新型高保真功放，输出级采用新型大功率模块式高保真功放部件，既可作电流输出亦可作电压输出，输出功率大，每相电压可输出高达AC100V/130V(xN)，电流三并输出高达AC90A(xN-30A)/120A(xN-40A)/180A (xN-60A)。精度好，可靠性高。
       6．电流、电压直接输出相电压、相电流采用直流型功放输出方式，可直接输出交流电压、交流电流、直流电压、直流电流，并可变角度、变频率，可叠加 0-9 次谐波。
       7．自我保护，采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。
       8．接点丰富，具有10个接点输入和6个空接点输出。输入接点为空接点和0-250V电位接点兼容方式，可智能自动识别。
       9．主机一体化单机箱结构，用交流220V电源，开机即可工作。体积小，重量轻，易携带，流动试验方便。
       10．性价比高，属于跨专业联合设计产品，综合了多专业的先进科技成果。兼具大型测试仪的性能，和小型测试仪的价位，具有很高的性能价格比。

三、技术参数

额定数据

电流输出	交流	相电流输出（有效值） 0-40A / 每相三并电流输出（有效值） 0-120A 相电流长时间允许工作值（有效值） 10A / 每相相电流最大输出容量 450VA 三并电流120A时最大容量 1200VA 三并电流120A时允许工作时间 8s 频率范围（基波） 20-1000Hz 谐波次数 1-9 次
	直流	相电流输出 0-±20A / 每相最大输出负载电压 20V
电压输出	交流	相电压输出（有效值） 0-130V 线电压输出（有效值） 0-260V 相电压 / 线电压输出功率 80VA / 160VA 频率范围（基波） 20-1000Hz 谐波次数 1-9次
	直流	相电压输出幅值 0-±180V 线电压输出幅值 0-±360V 相电压/ 线电压输出功率 80VA / 160VA
开关量输入		空接点 1-20mA，24V 电位接点输入 “0”：0 - +6V； “1”：+11v - +250V
开关量输出		空接点接点 DC：220V／0.2A；AC：220V／0.5A
时间测量		测量范围 0.1ms – 9999s
电源电压		允许范围 AC 220V±10%，50／60Hz
环境温度		允许范围 -10℃ - +50℃
体积重量		体积： 450×360×235mm³；重量： 15kg

输出及测量精度

额

定

范

围

内

精

度

电

流

交流相电流 <0.2%±0.1％FS（FS为满量程值）

交流大电流端子输出 <0.2%±0.1％FS

直流电流 <0.5%±0.1％FS

电

压

交流电压 <0.2%±0.1％FS（FS为满量程值）

直流电压 <0.5%±0.1％FS

其

它

频率精度（50Hz时） <0.001Hz±0.1％FS（FS为满量程值）

相位精度 <0.5°

谐波失真度 <0.5%

时间测量精度 <0.1ms
