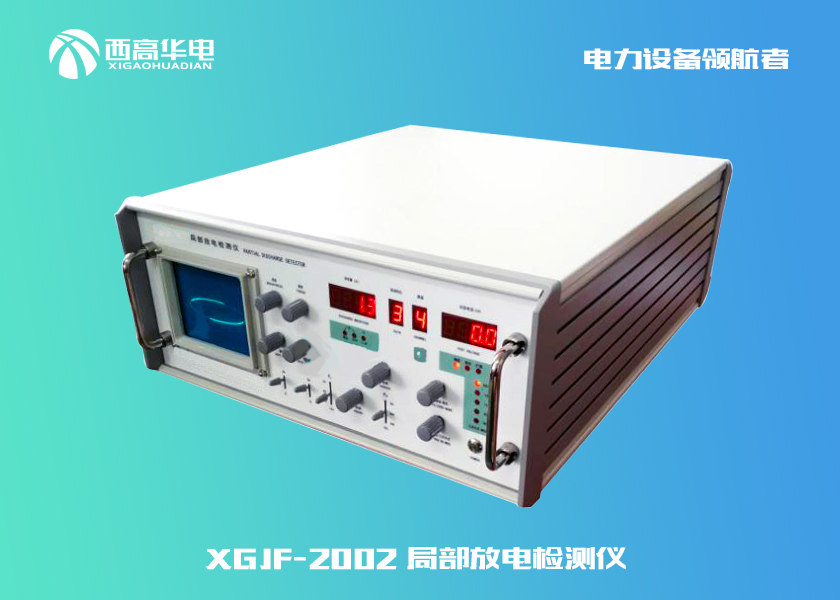

一、产品概况：

---

 该仪器广泛适用于变压器、互感器、高压开关、氧化锌避雷器、电力电缆等各种高电压电工产品的局部放电的测量，产品的型式试验，绝缘的运行监督等。本仪器检测灵敏度高，试样电容覆盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）。仪器经适当定标后能直读放电脉冲的放电量，指针式表头和数字式表头同时显示，指针式表头能按需要方便地选择对数刻度或线性刻度指示。本仪器是电力部门、制造厂商和科研院所等单位广泛使用的实用的局部放电测试仪器。



二、技术指标:

---

1、可测试品的电容量范围6PF--250μF

2、放大器频带：

① 低端：10KHZ、20KHZ、40KHZ任选

② 高端：80KHZ、200KHZ、300KHZ任选

3、放大器增益调节：粗调六档，档间增益20±1 db;细调范围>20db。

4、时间窗：

① 窗宽：可调范围15°～150°;

② 窗位置：每一窗可旋转0°～170°；

③ 两个时间窗可分别开或同时开。

5、放电量表：

① 指针式表头：

对数刻度1-10-100误差<±5%(以满刻度计)

线性刻度0-1000 误差<±5%(以满刻度计)

② 数字表头：以3½LED数字表显示

0-100.0 误差<±5%(以满刻度计)

6、椭圆时基：

① 频率50HZ、100HZ、150HZ、200HZ、400HZ。

② 椭圆旋转：以30°为一档，可作120°旋转。

③ 显示方式：椭圆——直线。

④ 高频时基椭圆可按输入电压（13∽275V）调节至正常大小，其摄取功率<1伏安。

7、试验电压表：

① 量程：100KV（可扩展）

② 显示：3½数字电压表指示

③ 精度：优于±5%（以满刻度计）

8、内、外零标功能

9、体积：500*500*210（宽*深*高）mm3

10、重量：约18kg
